Сборка шкафов управления
Компания «Комплексные Проекты» выполняет полный комплекс услуг по сборке шкафов управления для любых инженерных систем и технологических процессов. Для типовых задач есть широкий ассортимент готовых шкафов управления. На заказ разрабатываем и собираем шкафы управления любого уровня сложности.
Для гибкого и надежного алгоритма управления промышленным или инженерным оборудованием необходимо собирать индивидуальные шкафы управления. Наши опытные специалисты на собственных производственных площадях выполняют полный комплекс услуг по проектированию, разработке и сборке шкафов управления.
Комплектуем шкафами управления собственной сборки любые Промышленные, Административные, Жилые и другие объекты.
Назначение и виды собираемых нами шкафов управления
Шкаф управления как правило состоит из металлического (реже пластикового) корпуса с одной или несколькими дверьми, в котором установлены Программируемые Логические Контроллеры (ПЛК), Преобразователи Частоты (ПЧ), пускатели, реле и т.п.
На передней двери шкафа управления обычно устанавливают сенсорную панель оператора, индикаторные лампы, кнопки, переключатели, клавиатуры и т.п. Дверь шкафа управления соединена жгутом из гибких кабелей, выдерживающих многократные открытия-закрытия двери. Переключатели и другие органы управления, установленные на шкафу как правило обеспечивают режимы от простейшего: стоп-пуск до максимального: стоп-авто-комбинированный-ручной. На сенсорном дисплее помимо ситуационных пиктограмм управления можно вывести статические или анимированные схемы работы всех систем, графики, отдельные параметры и т.п.
Основные функции шкафов управления обусловлены наличием как минимум одного ПЛК, это — сбор данных от датчиков и сенсоров, обработки сигналов и управление внешними устройствами и процессами по заранее заданному алгоритму. Функции ПЧ и другого оборудования шкафа управления тоже важны: плавное регулирование скорости вращения двигателей, мощности нагрузки, защита от перегрузок и КЗ, плавный пуск электродвигателей и т.д.
Такой шкаф предназначен для управления приточными, вытяжными и совмещенными общеобменными приточно-вытяжными вентиляционными установками. Этот шкаф управления как правило содержит Программируемый Логический Контроллер (ПЛК), автоматические выключатели для защиты вентиляторов и другого энергопотребляющего оборудования от перегрузок и Короткого Замыкания (КЗ).
Пускатели, установленные в шкафу, выполняют пуск и останов электродвигателей вентиляторов и насосов. Пускатели обычно снабжают тепловыми реле для более точной регулировки потребляемого тока и отключения в случае перегрузок.
Непосредственно на корпусе ПЛК обычно присутствует небольшой дисплей и навигационные кнопки, с помощью этого простейшего интерфейса меняются параметры программы ПЛК и можно посмотреть текущие параметры оборудования. При сборке шкафа управления устанавливаем ПЛК с заранее написанной нашими специалистами программой, которая контролирует все процессы, поддерживает температуру и влажность в помещениях и т.д.
Работа программы управления шкафом обсуждается с заказчиком и регламентируется СП 60.13330.2020 (Актуализированная редакция СНиП 41-01-2003 (Свод правил. Отопление, вентиляция и кондиционирование воздуха.) При сборке шкафа управления на передней двери устанавливаются переключатели вкл/выкл, ручн/авто, лампы питание, работа, авария и т.п.
Иногда на переднюю панель шкафа управления устанавливают графическую сенсорную панель для наглядного контроля за процессами и оперативной корректировки работы установки. К шкафу управления обязательно подключается пожарная сигнализация, т.к. по нормам СП 7.13130.2013 (Свод правил. Отопление, вентиляция и кондиционирование. Требования пожарной безопасности.) общеобменная вентиляция должна выключатся в случае пожара.
Если вытяжные вентиляторы как правило можно выключить одномоментно от сигнала пожарной сигнализации, то управление приточной вентиляцией от шкафа должно происходить по четкому алгоритму, защищающему отдельные узлы установки от поломки и остановки в нештатном положении, питание после остановки вентилятора на отдельные узлы продолжает подаваться для контроля и управления их состоянием и т.п.
Дымоудаление или Противодымная вентиляция необходима для подпора воздуха и удаления продуктов горения и дыма в случае пожара. Как правило они оснащаются мощными вентиляторами, которые требуют специальных условий управления и запуска, это может быть автоматический выключатель с характеристикой D, устройство плавного пуска или Преобразователь Частоты (ПЧ).
Поскольку воздушные каналы в дежурном режиме должны быть закрыты во избежание сквозняков, то их оборудуют противопожарными клапанами. Управление противопожарными клапанами может быть предусмотрено в ШУД, а может быть вынесено в отдельный шкаф управления.
Противопожарные клапаны в составе системы противодымной вентиляции, либо выполняющие функцию противопожарной преграды могут открываться, либо закрываться по сигналу от шкафа во время пожара.
ШУК предназначены для управления такими клапанами и контроля их состояния. Ведь недостаточно отправить управляющий сигнал от шкафа на клапан, необходимо получить сигнал от клапана о его положении и с запрограммированной задержкой передать диспетчеру сигнал о корректном или не штатном положении клапана.
ШУК обычно не содержат мощных силовых цепей, но работают в тесной двухсторонней связью с пожарной сигнализацией. Сигналы о состоянии клапанов обязательно выводятся на блоки индикации пожарной сигнализации, при наличии Диспетчеризации или SCADA целесообразно эти сигналы продублировать для отображения на интерфейсе диспетчера систем жизнеобеспечения.
ШУН используются для повышения и управлением давления воды в трубопроводах. Зачастую насосы имеют большую мощность и запускаются через устройства плавного пуска или схему переключения звезда-треугольник.
В простых решениях используются основной и резервный насос, а в системах с повышенными требованиями, например в противопожарных насосных станциях каскадные схемы. Это когда 2-3 насоса основные и 1-2 резервных включаются поочередно для обеспечения необходимого расхода и напора. В таких системах используются дополнительные датчики расхода и давления, в ПЛК загружается более гибкая и сложная программа.
Поскольку мощные насосы как правило комплектуются 3х фазными двигателями, то для их защиты используют реле контроля фаз. На дверь шкафа в этом случае устанавливаются индикаторе лампы оповещающие о наличии или отсутствии фаз. Для защиты от сухого хода используют датчики перепада давления и соответствующий алгоритм в программе ПЛК.
В разветвлённых схемах водоснабжения и в Автоматических Системах Управления Технологическими Процессами (АСУ ТП) необходимо управлять отсечными задвижками.
Алгоритм их управления может быть как полностью автоматический, так и ручной. В ручном режиме оператор с панели ШУЗ или из программы SCADA управляет степенью открытия задвижек.
Мы рекомендуем для контроля использовать датчики расхода жидкости и подключать к ШУЗ. В этом случае можно предусмотреть автоматические алгоритмы управления программой ПЛК и довести до диспетчера исчерпывающую информацию о состоянии системы.
ШУКНС предназначен для управления Канализационной Насосной Станцией (КНС). В составе КНС обычно присутствуют минимум 2 насоса: основной и резервный, датчик уровня дискретный либо датчик измерения уровня жидкости.
Основная функция ШУКНС — это запуск основного насоса по достижению заданного уровня жидкости. В случае неисправности основного насоса ШУКНС должен включать резервный.
В больших промышленных КНС обычно предусматриваем датчики концентрации опасных газов и аналогично предусматриваем входы для них в наших шкафах управления. Эти датчики нужны для оповещения персонала о возможной опасности для линейного персонала, который может оказаться непосредственно в КНС в связи с плановым обслуживанием либо по аварии.
В канализационной насосной станции могут скапливаться различные опасные газы, такие как Метан (CH₄), Сероводород (H₂S), Аммиак (NH₃), Углекислый газ (CO₂) и другие. Эти газы могут представлять опасность для здоровья человека, а также создавать потенциальные риски взрыва или пожара. Поэтому необходимо подбирать датчики, реагирующие именно на эти газы.
Мы в своих шкафах обычно добавляем передачу сигналов о работе и неисправностях оборудования в диспетчерскую, либо оповещение через SMS.
Такой мониторинг поможет обеспечить безопасность насосной станции и своевременно реагировать на любые потенциальные угрозы. Т.о. наши шкафы управления делают работу инженерных систем максимально автономной, удобной для обслуживающего персонала и безопасной для людей.
Как понятно из названия его назначение — это шкаф для управления освещением. В самом простом исполнении такой шкаф состоит из корпуса, вводного автоматического выключателя и нескольких автоматических выключателей (или УЗО или Дифференциальных Автоматов). Для удобства монтажа и дальнейшей эксплуатации в шкаф управления могут быть дополнительно установлены клеммные ряды.
При сборке таких шкафов управления мы обычно добавляем ПЛК или реле времени, а коммутацию групп освещение осуществляем через реле. С помощью такой компоновки можно программировать практически любые сценарии управления внутренним и уличным освещением: управление по расписанию, по датчикам освещенности по условиям от других систем или совокупности сигналов из диспетчерской. При сравнительно небольших вложениях такое управление освещением непременно окупиться в течении нескольких лет и добавит презентабельности вашему объекту.
Иногда в отдельный шкаф выделяют Щиты Управления Аварийным Освещением (ЩУАО). Выбор такого решения обычно продиктован типом самих аварийных светильников, наличие дополнительных сигналов о состоянии аккумулятора и т.п. Дело в том, что в таких светильниках аккумулятор обычно находится внутри светильника, включается он по условию либо включен всегда.
ШУТП обязательно содержит ПЛК, к которому подключены датчики и приводные устройства. Иногда в ШУТП добавляют функционал управления котлами.
Поскольку безотказная работа отопления и теплоснабжения, пожалуй, наиболее важна из всех перечисленных в этом разделе систем, то и к работе такого шкафа управления предъявляются максимальные требования. Обязательно реализуется управление от шкафа работой циркуляционных насосов и пуск резервных по необходимости, измерение и анализ температур в контурах.
Обязательно в программу ПЛК добавляется счетчик времени работы каждого насоса для своевременного обслуживания и замены. Приводы 2х ходовых и 3х ходовых клапанов выполняют плавное управление температурой теплоносителя в каждом контуре. Наличие уличного датчика температуры позволит более плавно управлять температурой теплоносителя и в конечном итоге экономить ресурсы.
На некоторых объектах в такой шкаф добавляют управление отоплением. Например, промышленное предприятие отапливается с помощью отопительных агрегатов и регистров, а в Административно Бытовом Корпусе обычные радиаторы и конвекторы. Для более точного управления в каждом корпусе устанавливаются комнатные датчики температуры, например по 2-3 на этаж. В ПЛК загружается программа, управляющая температурой подачи по контурам.
Шкафы Учета бывают индивидуальные и коллективные. Индивидуальные устанавливаются рядом с узлом учета, получают от него измерения и в соответствии с алгоритмом производителя самого узла учета вычисляют расход учитываемого ресурса в необходимых единицах измерения (Например кВт/час, Гкал/сутки, МВт/месяц и т.п.)
Коллективные Шкафы Учета обычно используют для сбора и обработки информации о потребляемых ресурсах от собственников и арендаторов жилых и административных зданий. Установленные на вводе в помещение счетчики или устанавливаемые непосредственно в точке потребления (например, не радиаторе) передают информацию по проводам или с помощью радиосигнала на ШУ либо специальный маршрутизатор. Далее в ШУ поступающие сигналы аналогично обрабатываются, сохраняются в энергонезависимой памяти и передаются на специальный сервер для записи в Базу Данных (БД). Специальные программы учета и биллинга (например SCADA) обрабатывают информацию о каждом потребителе и автоматически формируют и рассылают уведомления, расчеты и счета. Если такую систему подключить к бухгалтерской программе, то можно формировать отчеты о неплательщиках и т.п.
Поскольку Шкафы Учета хранят и передают в конечном итоге финансовую информацию, то к ним предъявляются повышенные требования к хранению информации — все параметры сохраняются в энергонезависимой памяти, ведется внутренний журнал событий и все данные регулярно передаются на специальный сервер хранения и управления данными.
Щит Бесперебойного Питания (ЩБП) или как его часто называют Щит Гарантированного Питания (ЩГП) является ключевым компонентом в обеспечении непрерывного электроснабжения в промышленных системах.
ЩБП автоматически переключает электропитание на батарейный источник при обнаружении сбоев в основной линии, обеспечивая моментальное и бесперебойное электропитание. Можно добавить различные программируемые режимы работы, например экономичный режим для оптимизации энергопотребления.
Для обеспечения продолжительного времени автономной работы ЩБП работают с мощными специализированными аккумуляторными батареями с высокой ёмкостью. Мы рекомендуем использовать технологию сверхбыстрого заряда, что позволяет минимизировать время восстановления заряда после срабатывания.
Для систем с повышенными требованиями к надежности можно в ЩБП добавить Интеллектуальную Систему Дистанционного Мониторинга (ИСДМ), что позволит операторам следить за статусом ЩБП в режиме реального времени и оперативно реагировать на изменения. ИСДМ обеспечит также удаленное управление параметрами и режимами работы ЩБП для оптимизации процессов обеспечения электропитания.
Для защиты от перенапряжений и возможных сбоев наши ЩБП содержат схемы фильтрации и стабилизации напряжения, которые предотвращают воздействие перенапряжений и всплесков на подключенное оборудование. Эта схема обеспечивает защиту от кратковременных сбоев, т.е. быструю реакцию на кратковременные сбои в электроснабжении с минимальным временем переключения.
ШУЭО предназначены для управления эффективным электрообогревом труб и оборудования на открытых участках промышленных объектов в условиях низких температур. Они защищают от замораживания и обеспечивают непрерывность производственных процессов.
К ШУЭО подключают греющие кабели, ТЭНы и другие электрические нагреватели, а также датчики температуры, расположенные непосредственно на обогреваемых участках трубопроводов и оборудования. Поскольку управление подогревом подразумевает поддержание заданной температуры, то ШУЭО оснащаются точными схемами управления температурой, позволяющими поддерживать оптимальный уровень обогрева в зависимости от условий окружающей среды.
Таким образом ШУЭО обеспечивают эффективное управление энергопотреблением, включая регулирование мощности обогрева в зависимости от внешних условий. Для управления саморегулирующимися греющими кабелями также рекомендуем использовать наши ШУЭО, это позволит оптимизировать энергопотребление, предотвратит излишний расход электроэнергии и защитит от перегрева греющие элементы.
При использовании в ШУЭО контроллеров с сетевыми интерфейсами (TCP/IP, Modbus, LonWorks, BACnet и др.) можно использовать функции Мониторинга (предоставляющие операторам информацию о текущем состоянии и эффективности обогрева) и Дистанционное Управление (оперативное реагирование на изменения в окружающей среде и энергопотреблении).
Шкафы Диспетчеризации и SCADA (Supervisory Control and Data Acquisition) необходимы, когда на объекте присутствует SCADA, а сеть, в которую подключены контроллеры разветвленная и объединяет оборудование, управляемое по разным сетевым протоколам.
ШД обеспечивают совместимость с различными протоколами связи, используемыми в промышленных устройствах, что позволяет интегрировать их в единую систему. Например, компьютеры диспетчеров работают по протоколу TCP/IP, а в сети используется оборудование, поддерживающее Modbus и BACnet. В этом случае необходим ШД, укомплектованный источником питания, необходимыми конверторами и маршрутизаторами.
Если на объекте присутствует несколько сетей или маршрутов, то с помощью ШД можно обеспечить программирование и настройку различных режимов управления, включая автоматическое переключение в резервный маршрут при неисправностях.
При использовании на предприятии ERP наряду со SCADA ШД поможет с обработкой информации в реальном времени и разделения потоков ШД.
Компоненты, используемые для сборки шкафов управления
Мы собираем шкафы управления на заказ по схемам заказчика или по проектам, разрабатываемым нами индивидуально под каждый конкретный случай.
Сборка шкафа управления с нуля или приобретение готового комплекта? На первый взгляд может показаться, что промышленные шкафы управления однозначно должны выполняться по индивидуальному проекту и т.п. Тем не менее на сегодняшний день наша компания предлагает широкий ассортимент готовых шкафов автоматики. Для решения типовых задач мы предлагаем линейку шкафов управления с различными параметрами, например по мощности подключаемых нагрузок. Количество подключаемых к шкафу датчиков предусмотрено максимальное, если некоторые не используются их можно отключить программно.
Для сборки шкафа управления обычно используют следующее оборудование: ПЛК, ПЧ, автоматические выключатели, устройств плавного пуска, Пускорегулирующая аппаратура, Пускатели, Реле, Тепловая защита, Блоки питания, Стабилизаторы, Клеммные ряды и т.д.
Наша компания стремится обеспечить высокое качество конечного продукта, поэтому для сборки шкафов управления используем только сертифицированные, проверенные временем и надежные компоненты от ведущих производителей, таких брендов как:
Программируемые Логические Контроллеры (ПЛК): ABB, Allen-Bradley, Beckhoff, Danfoss, Delta Electronics, Eaton Moeller, General Electric, Honeywell, Johnson Controls, Matrix, Omron, Pixel, Segnetics, Siemens, Systeme Electric (Schneider Electric), Regul, Wirenboard, ONI, TDM Electric, Wago, МЗТА, Овен
Сенсорные панели: Weintek
Корпуса шкафов, преобразователи частоты, автоматические выключатели, пускатели, контакторы и т.п.: Chint, DEKraft, DKC, EKF, ESQ, Finder, Grundfos, IEK, Legrand, Phoenix Contact, Rittal, VEDA MC, Wilo, Wohner (Woehner), Контактор, КЭАЗ, Метэл
Шкаф управления -центральный элемент АСУ ТП, наша компания выполняет разработку и сборку шкафов управления как комплексно с монтажом, так и отдельно.
Степени защиты шкафов управления
Стойкость корпуса и начинки шкафа управления от внешних воздействий различается по физическим принципам этого воздействия, наиболее популярны такие виды защиты:
- Влагозащита (IP) и защита шкафа от коррозии, это — самый популярный параметр. Степень защиты от воды имеет значения от IP 31 (отверстия до 2,5 мм и защита от вертикально падающих капель воды) до IP 67 (полная защита от пыли и кратковременно погружения в воду на глубину 1м на 1 минуту).
- Пыле-влагозащита, это близкий по смыслу с предыдущим параметр, но может иметь более четкие критерии по проникновению пыли в корпус. Требует применения соответствующих уплотнений и материалов для защиты от пыли и влаги.
- Вибростойкость, это устойчивость шкафа к воздействию вибраций без ущерба для внутренних компонентов. Помимо корпуса шкафа и расположенного в нем оборудования от вибрации страдают резьбовые соединения и контакты.
- Защита от высоких/низких температур окружающей среды. Обязательно нужно применять изотермические шкафы, т.е. со стенками покрытыми изнутри негорючими теплоизоляционными материалами. Для предотвращения охлаждения используем встроенные нагреватели с термостатами. Для борьбы с перегревом шкафа можно применить принудительную вентиляцию, в особых случаях встроенные фреоновые охладители.
- Антиконденсационная защита, это — способность конструкции шкафа противостоят образованию конденсата внутри. Мы в процессе проектирования таких шкафов обычно рассчитываем «точку росы» и применяем решения не позволяющие влажности внутри шкафа превысить рассчитанное значение.
- Взрывозащита и искрозащита обозначают способность шкафа противостоять внешнему взрыву и не стать причиной взрыва из-за искр внутри оборудования. Наиболее ответственный вид защиты, применяется как правило на производствах, где обращаются взрывоопасные вещества и газы. Необходимо использовать при сборке только оборудование и компоненты сертифицированные (типа Ex и т.п.) по требуемому уровню искрозащиты и взрывозащиты.
Импортозамещение по оборудованию и компонентам автоматики
В условиях изменений на мировом рынке, затрагивающих поставки оборудования в Россию, важно найти адекватные решения для поддержания бесперебойной работы шкафов управления. Наша компания предлагает альтернативные варианты, основанные на замене недостающего оборудования аналогами высокого качества. Такой подход позволяет избежать простоев и убытков, обеспечивая непрерывность управления производственными процессами.
Мы осуществляем замену отсутствующих блоков автоматики на Свободно Программируемые Логические Контроллеры (СПЛК) или создаем электронные устройства на заказ, специально адаптированные под требования клиента. Это позволяет устранить зависимость от импортного оборудования и обеспечить функциональную совместимость с уже существующими шкафами управления.
Наш опыт и компетенция в области производства шкафов управления позволяют нам предложить оптимальные решения даже в самых сложных ситуациях. Мы заботимся о надежности и эффективности вашего предприятия, гарантируя бесперебойную работу оборудования и шкафов автоматизации.
Замена импортного оборудования управления на отечественные аналоги не только способствует развитию национальной промышленности, но и обеспечивает устойчивость производственных процессов в условиях изменчивости на мировом рынке. Наша компания готова стать надежным партнером в реализации стратегии импортозамещения, предлагая качественные и надежные шкафы управления для вашего оборудования.
Этапы разработки и сборки шкафов управления
Процесс разработки и сборки шкафов автоматики — многозвенный и скрупулёзный процесс, он включает несколько ключевых этапов, начиная от проектирования до готового к эксплуатации изделия. Мы в своей работе придерживаемся следующей стратегии:
- Проектирование шкафа управления
- Сбор данных о коммутируемых нагрузках, имеющихся и планируемых датчиках. Этот этап предполагает анализ требуемых характеристик управляемого оборудования и входных данных для определения основных электрических параметров
- Разработка и согласование с заказчиком технического задания (ТЗ), включая все функциональные характеристики, степень защиты, электрические параметры, алгоритмы управления и другие особенности
- Проработка эскизов и электрических схем, определяющих расположение компонентов, проводки и принцип работы шкафа управления. На этом этапе создается однолинейная схема, схема соединений и др.
- Проектирование шкафов управления. На этом этапе создается детальный план конструкции шкафа управления, учитывая расположение блоков, клемм, датчиков и других элементов. детальный план конструкции шкафа управления, учитывая расположение блоков, клемм, датчиков и других элементов.
- Поставка и подбор необходимого оборудования и монтажных аксессуаров.

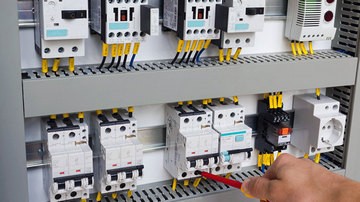

- Сборка шкафа
- Подготовка корпуса шкафа управления, включая сверление отверстий, установку опор, обработку и установку элементов защиты от пыли и влаги, вводных уплотнителей и т.п.
- Монтаж блоков на DIN-рейку и панель шкафа. Этот этап включает физическую установку программных логических контроллеров (ПЛК), источников питания, преобразователей частоты (ПЧ), пускателей, контакторов, реле и других компонентов внутри шкафа управления согласно разработанной схеме. На этом этапе важно предусмотреть каналы для прокладки проводов, важно чтобы дальнейший их монтаж был комфортным, а места подключения клемм были на виду
- Монтаж органов управления шкафом, ламп, дисплеев на двери щитов. Жгут соединительных проводов должен быть надежно защищен от повреждения при многократных открываниях дверей шкафа управления
- Соединение всех блоков автоматики монтажным кабелем. Самый важный этап, где осуществляется подключение всех компонентов в соответствии с проектной документацией
- Маркировка всех клемм и проводников для облегчения последующего обслуживания и устранения возможных неисправностей шкафа
- Программирование
- Написание программ для программных логических контроллеров (ПЛК) и сенсорных панелей обеспечивающих выполнение заданных функций и управление всеми процессами
- Проверка программ на тестовом оборудовании, проверка основных алгоритмов управления

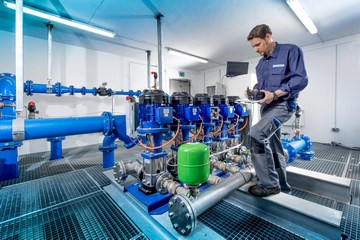

- Тестирование
- Подача питания на шкаф управления и проверка работы во всех возможных режимах. После завершения сборки и подключения проводится проверка работы шкафа управления в основных режимах, измеряется напряжение и потребляемый ток ПЛК, ПЧ и другими потребителями
- Проведение функциональных тестов для проверки правильности работы всех компонентов и соответствия заданным характеристикам по разработанной программе
- Проверка степени защиты шкафа управления в соответствии с установленными стандартами, включая проверку на пыле-влагозащиту
- Документация и Сертификация
- Разработка полной технической документации на шкафы управления. Она предназначена для эксплуатации и обслуживания, а также включает электрические принципиальные схемы, спецификации, протоколы испытаний, инструкции по монтажу и эксплуатации, паспорта, сертификаты соответствия на использованное оборудование
- Прохождение процедуры сертификации для обеспечения соответствия стандартам и нормативам безопасности готового шкафа
- Поставка и Монтаж на Объекте
- Упаковка шкафов управления для безопасной транспортировки на объект. Особое внимание уделяем органам управления на двери, при необходимости используем деревянную обрешетку и специальные грузовые петли
- Установка и подключение шкафа управления на проектное место, подключение внешних кабелей
- Включение питания, проверка всех электрических параметров. Функциональное тестирование во всех возможных штатных и не штатных ситуациях
- Подписание Актов и другой приемо-сдаточной документации
Каждый из этих этапов выполняется с высокой степенью внимания к деталям и качеству, обеспечивая надежность и эффективность шкафов управления в различных промышленных сценариях.
Отзывы клиентов
Альберт З
На обслуживаемом мною объекте установлены контроллеры разных производителей, для объединения в единую сеть был нужен некий преобразователь. Обратился в компанию ООО «Комплексные проекты», понял, что обратился по адресу, выслал перечень ПЛК. Они предложили несколько технических вариантов. Шкаф собран и получен, монтаж и наладку планируем заказать у них же.
Алексей Япринцев
Искали субподрядчика по монтажу автоматики ОВ. Менеджеры ООО «Комплексные проекты» ознакомились с нашей документацией и предложили полный комплекс услуг по автоматизации и электрификации объекта. Монтажники грамотные, прорабы опытные. Все сделано своевременно и без доп. смет.
Наши преимущества
Мы стремимся обеспечить клиентов высокотехнологичными и надежными решениями, предоставляя полный спектр услуг от проектирования шкафов управления до внедрения и поддержки. Ниже приведены основные преимущества нашей компании:
- Предоставляем быстрый расчет, используя программы (Eplan и др.) для компоновки, что позволяет оптимизировать процесс проектирования шкафов управления
- Обладаем обширной материальной базой для сборки шкафов управления любого размера и веса
- Основные комплектующие всегда имеются в наличии на складе, что обеспечивает оперативность сборки шкафов управления
- Предоставляем проверенные решения в случае отсутствия поставок, заложенных ранее устройств, включая замену оборудования шкафа на качественные аналоги и разработку собственных электронных устройств
- Каждый готовый шкаф управления проходит тщательное тестирование на испытательном стенде для гарантии его надежной работы и соответствия требованиям
- Предоставляем комплексный подход, включая проектирование, монтаж оборудования и кабельных трасс, наладку системы, а также обслуживание после внедрения.
- Осуществляем разработку алгоритмов и программ для программируемых логических контроллеров (ПЛК), обеспечивая оптимальное управление системой
- Гарантируем высокое качество сборки шкафов управления, применяя специализированный инструмент и оснастку для точности и надежности работы каждого элемента
- Осуществляем отправку шкафов управления в любой город России и СНГ с использованием транспортных компаний
- Выезжаем в любой город РФ и СНГ для монтажа и наладки собранных нами шкафов управления.
Мы ценим доверие наших клиентов и всегда стремимся оправдать их ожидания, предоставляя надежные шкафы управления и эффективные решения для различных задач. Наша команда специалистов готова оказать поддержку на каждом этапе, обеспечивая качественное выполнение всех работ.
Пример схемы шкафа автоматики
Здесь вы можете скачать схему шкафа автоматики приточной вентиляции, разработанную нашими специалистами.

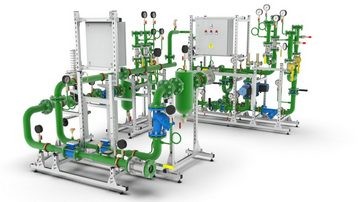

Готовые шкафы управления и комплекты Автоматики
Наша компания предоставляет широкий спектр услуг, включая поставку готовых комплектов шкафов управления с периферийными устройствами, а также их монтаж и наладку. Мы стремимся упростить процесс внедрения автоматизации для наших клиентов, предлагая готовые решения для типовых задач.
Мы также предлагаем поставку готовых комплектов автоматики, монтаж и наладку систем автоматики.
У нас вы можете приобрести готовый комплект автоматики для решения типовых задач. Это полностью собранный и протестированный шкаф управления, комплект датчиков и электроприводов.
Готовый комплект автоматики, который мы предлагаем, включает в себя все необходимое для решения конкретных задач. Это включает полностью собранный и протестированный шкаф управления, а также по необходимости может комплектоваться датчиками и электроприводами. Все компоненты шкафа совместимы и готовы к установке, что значительно ускоряет процесс внедрения и снижает риски возможных ошибок.
Благодаря нашему опыту и компетенциям мы можем предложить клиентам готовые решения, которые соответствуют их потребностям и требованиям. Мы стремимся к максимальной удовлетворенности клиентов, предоставляя качественные и надежные шкафы управления, готовые к использованию сразу после установки.
Выбирая готовые шкафы управления от нашей компании, вы получаете не только надежные и эффективные решения, но и экономите время и ресурсы на процессе разработки и сборки. Мы гарантируем высокое качество всех наших продуктов и услуг, обеспечивая успешное внедрение автоматизации на вашем предприятии.
Цены на шкафы управления с бесплатной доставкой по России и СНГ
В этом разделе приведены ориентировочные цены на основные виды шкафов управления:
| № | Наименование | Цена*, руб/шт. |
|---|---|---|
| 1 | шкаф управления приточной вентиляцией | от 50000 руб |
| 2 | шкаф управления ИТП | от 40000 руб |
| 3 | шкаф автоматики измерения уровня в резервуаре | от 30000 руб |
| 4 | шкаф управления насосов | от 25000 руб |
| 5 | шкаф управления КНС | от 25000 руб |
| 6 | шкаф управления освещением | от 30000 руб |
| 7 | шкаф управления чиллером системы холодоснабжения | от 40000 руб |
Примечание:
*все цены ориентировочные, для уточнения стоимость необходимо выслать технические характеристики управляемого оборудования.
Обращайтесь, обязательно найдем подходящее для вас решение!
