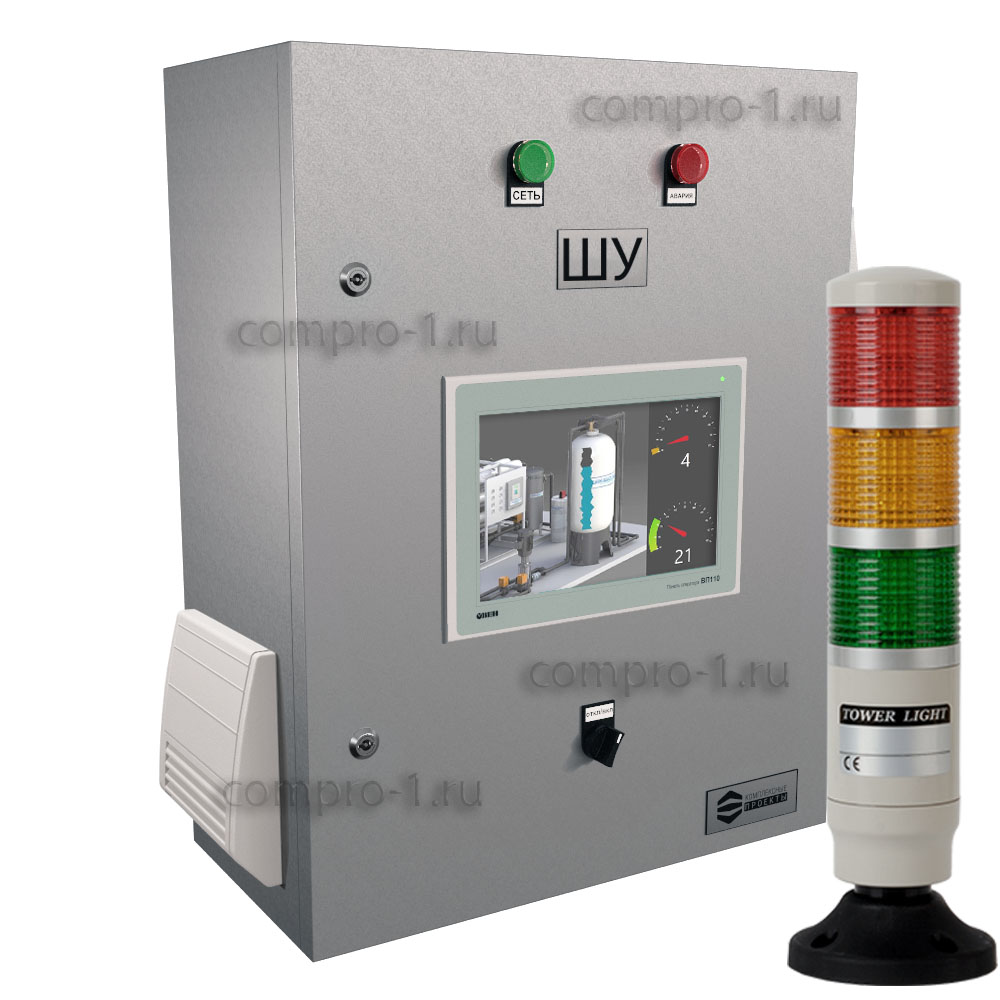

Шкаф управления генератором азота
ШУГА-322С7ПЧСК16880-26631

Шкаф автоматики генератора азота выполняет ключевую роль в автоматизации процессов, связанных с производством азота высокой чистоты из атмосферного воздуха. Управляет всем оборудованием, необходимым для получения азота, включая компрессоры (основной резервный), осушение, систему разделения воздуха и фильтрацию, а также контролирует параметры качества и давления.

Основные функции шкафа:

• Управление процессом производства азота
• Управление основным и резервным (при наличии) компрессорами, которые подают воздух в систему разделения. Контролируется пуск, останов, а также защита от перегрузок и аварийных ситуаций, обеспечивая стабильную подачу воздуха для дальнейшей обработки
• Контроль работы осушителя (охладителя)
• В качестве опции может подключатся дополнительный вакуумный насос
• Шкаф автоматики можно легко адаптировать под конкретные требования производства, добавляя дополнительные датчики, модули управления и связи для улучшения контроля и мониторинга

Автоматическое распределение газов в технологическом процессе, можно подключить 4-12 шт. клапанов различного назначения:

• подачи воздуха
• сброса давления
• переключения
• продувки
• и другие

Мониторинг чистоты азота и других параметров:

• Шкаф осуществляет мониторинг концентрации азота в выходящем потоке, регулируя работу системы разделения в зависимости от изменений в параметрах воздуха. Это гарантирует, что на выходе будет азот с заданной чистотой
• Шкаф координирует работу системы, которая отделяет азот от других компонентов воздуха (кислорода, углекислого газа и т. д.), используя мембраны или адсорбционные колонны. Контроль параметров разделения (температура, давление) обеспечивается для поддержания высокой чистоты азота
• Управление и поддержание давления в системе, а также мониторинг расхода азота для обеспечения стабильных условий работы
• Рекомендуем использовать датчик Точки Росы (приобретается отдельно)

Интерфейс SCADA и локальный контроль:

• Все данные о состоянии системы, включая давление, температуру, чистоту азота, а также параметры работы компрессора и системы разделения, передаются в SCADA-систему или локальный диспетчерский терминал для постоянного мониторинга и анализа
• В случае отклонений от установленных параметров или неисправности оборудования, система генерирует предупреждения и аварийные сигналы для оперативного вмешательства

Защита от перегрузок и безопасность:

• Шкаф оснащен механизмами защиты от перегрева, высокого давления или других аварийных ситуаций, что минимизирует риск повреждения оборудования и увеличивает его срок службы
• Включает систему аварийного отключения и блокировки в случае неисправности, что предотвращает потенциальные аварии и гарантирует безопасность работы

Примечание:

• Датчики чистоты азота (концентрации кислорода), давления, температуры и т.п. приобретаются отдельно
• Количество входов, выходов и реле управляющих клапанами уточняйте в форме заказа

Контроллер оснащен:

• 16 дискретными входами
• 8 дискретными выходами
• 8 аналоговыми входами

Поддерживаемые сети:

• MODBUS-RTU
• MODBUS-TCP
• ETHERNET
• OPC-UA
• RS-485
• RS-232

• вводной автоматический выключатель 3п — 1 шт.
• сенсорная панель со встроенным ПЛК 7" — 1 шт.
• модуль расширения 16DI — 1 шт.
• модуль расширения 8DO — 1 шт.
• модуль расширения 8AI — 1 шт.
• блок питания на DIN-рейку — 1 шт.
• автоматический выключатель 3п — 3 шт.
• частотный преобразователь — 1 шт.
• система вентиляции шкафа: впускная, выпускная решетки с фильтрами и вентилятор — 1 шт.
• реле промежуточное — 4 шт.
• клеммы на DIN-рейку винтовые — 58 шт.
• шкаф настенный с дверью и замком — 1 шт.
• лампа "сеть/работа" зеленая 22мм — 1 шт.
• лампа "авария" красная 22мм — 1 шт.
• переключатель 2п "стоп-пуск" — 1 шт.
• светосигнальная колонна — 1 шт.
• провод монтажный — 103 шт.
